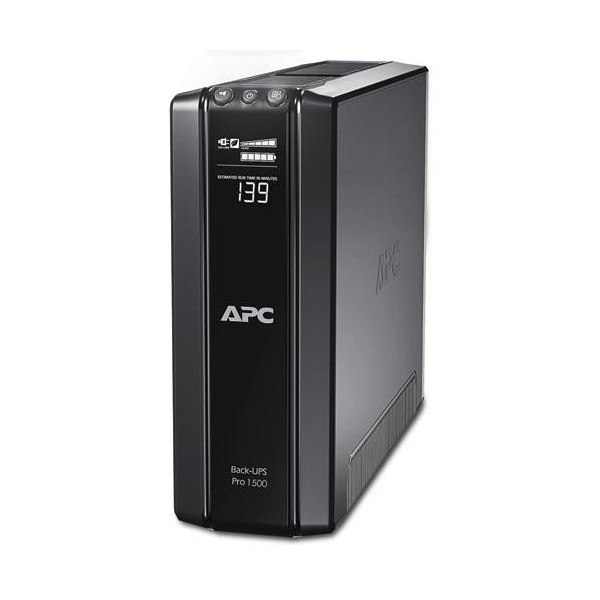

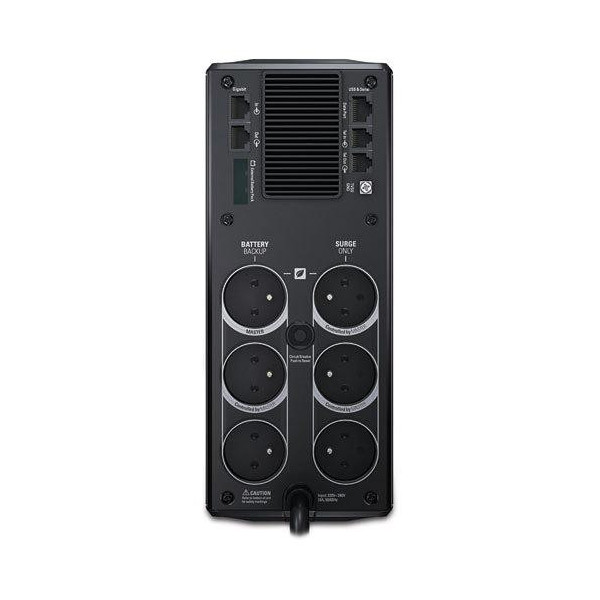

Zasilacz UPS APC BR1500G-FR (TWR; 1500VA)

Szczegóły techniczne:

• Dane podstawowe

• Producent

  APC

• Kod producenta

  BR1500G-FR

• Kod EAN

  731304268734

• Kod PKWiU

  27.90.41.0

• Cechy

• Wartość znamionowa udaru energii

  445 J

• Moc rzeczywista

  865 W

• Maksymalna możliwa do konfiguracji moc

  1,2 kVA

• Konstrukcja

• Długość kabla

  1,83 m

• Kolor produktu

  Czarny

• Waga i rozmiary

• Wysokość produktu

  301 mm

• Szerokość produktu

  112 mm

• Głębokość produktu

  380 mm

• Waga produktu

  11,6 kg

• Warunki pracy

• Dopuszczalna wilgotność względna

  0 - 95%

• Dopuszczalna wysokość podczas eksploatacji (n.p.m.)

  0 - 9000 m

• Dopuszczalna wysokość (n.p.m.)

  0 - 15000 m

• Zakres wilgotności względnej

  0 - 95%

• Zakres temperatur (eksploatacja)

  0 - 40 °C

• Zakres temperatur (przechowywanie)

  -15 - 45 °C

• Porty i interfejsy

• Ilość portów Ethernet LAN (RJ-45)

  1

• Porty modemu rj-11

  1

• Bateria

• Czas ładowania

  8 h

• Technologia baterii

  Ołowiany (VRLA)

• Kasetka na zapasowe baterie

  1

• Pozostałe funkcje

• Opis filtrowania

  UL 1449

• Rodzaj baterii

  APCRBC124

• Wartość nominalna napięcia wejściowego

  230 V

• Standardowe rozwiązania komunikacyjne

  USB

• Wymiary opakowania (SxGxW)

  238 x 488 x 387 mm

• Typ połączenia wchodzącego

  IEC-320 C14

• Maksymalna temperatura termometru zwilżonego (wet bulb temp.) Podczas eksploatacji (w °f)

  32 - 104 °F

• Wartość nominalna napięcia wyjściowego

  230 V

• Dane logistyczne

• Opakowanie (szer. w mm)

  240

• Opakowanie (wys. w mm)

  400

• Opakowanie (głęb. w mm)

  490

• Waga z opakowaniem (g)

  9408
